測量35CrMo無縫鋼管游標卡尺的結構型式
游標卡尺是一種常用的量具，具有結構簡單、使用方便、精度中等和測量的尺寸范圍大等特點，可以用它來測量零件的外徑、內徑、長度、寬度、厚度、深度和孔距等，應用范圍很廣。
1 游標卡尺有三種結構型式
(1)測量范圍為0～125mm的游標卡尺，制成帶有刀口形的上下量爪和帶有深度尺的型式，如圖2—1。
圖2-1 游標卡尺的結構型式之一
1-尺身；2-上量爪；3-尺框；4-緊固螺釘；5-深度尺；6-游標；7-下量爪。
(2)測量范圍為0～200mm和0～300mm的游標卡尺，可制成帶有內外測量面的下量爪和帶有刀口形的上量爪的型式，如圖2―2。

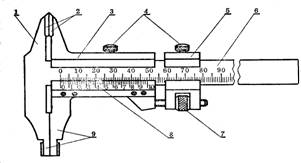

圖 2-2 游標卡尺的結構型式之二
1一尺身；2一上量爪、3一尺框；4一緊固螺釘；5一微動裝置；
6一主尺；7一微動螺母；8一游標；9—下量爪
(3)測量范圍為0～200mm和0～300mm的游標卡尺，也可制成只帶有內外測量面的下量爪的型式，如圖2-3。而測量范圍大于300mm的游標卡尺，只制成這種僅帶有下量爪的型式。 knsb.com.cn
|
